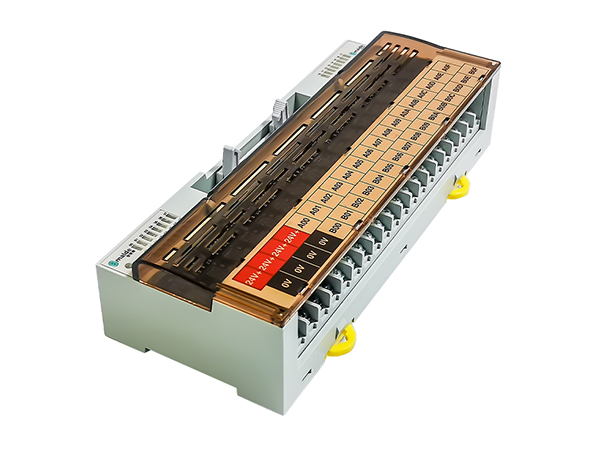

特性
① 本產品為20P牛角頭連接器對應16路繼電器隔離輸出 ② 非常緊湊設計
③ 16路繼電器模組，體積減小到最小 ④ 固定外殼設計
⑤ 采用LED動作顯示，各輸入輸出端狀態一目了然
⑥ 柵欄式端子輸出
⑦ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
⑧ PCB和零部件不外露，防止觸點和錯誤動作
13625289878
產品規格參數
basic parameters
| 技術參數 |
|
| 通道數 |
16點 |
| 額定輸入電壓 |
24VDC |
|
額定輸入電流 |
1A |
| 額定輸出電壓 |
230VAC（MAX） |
|
額定輸出電流（每通道） |
8A（MAX）阻性負載 |
|
輸入輸出隔離電壓 |
2KV/1min |
|
額定功率 |
6.4W |
|
觸點電氣壽命 |
5萬次以上 |
|
觸點機械壽命 |
2000萬次以上 |
| 工作溫度 |
-20℃~+55℃ |
| 儲存溫度 |
-40℃~+70℃ |
|
安裝方式 |
35mm DIN導軌 |
| 牛角頭針腳定義（PIN Assignment） |
||
| channe1 | DIN | Filed Termial |
| CH1 | 20 |
A00 |
| CH2 |
18 |
A01 |
|
CH3 |
16 |
A02 |
|
CH4 |
14 |
A03 |
|
CH5 |
12 |
A04 |
|
CH6 |
10 |
A05 |
|
CH7 |
8 |
A06 |
|
CH8 |
6 |
A07 |
|
CH9 |
19 |
A08 |
|
CH10 |
17 |
A09 |
|
CH11 |
15 |
A0A |
|
CH12 |
13 |
A0B |
|
CH13 |
11 |
A0C |
|
CH14 |
9 |
A0D |
|
CH15 |
7 |
A0E |
|
CH16 |
5 |
A0F |
|
24V |
1 2 |
|
|
0V |
3 4 |
|
| 訂貨信息 |
||
| 訂貨型號 |
尺寸（長X寬X高） |
標準包裝 |
| SMD-JR16DO-GB-N | 173X75X41mm |
1 |
| SMD-JR16DO-GB-P |
173X75X41mm |
1 |
注：下面淺灰色區域為上方展示的產品圖片的型號

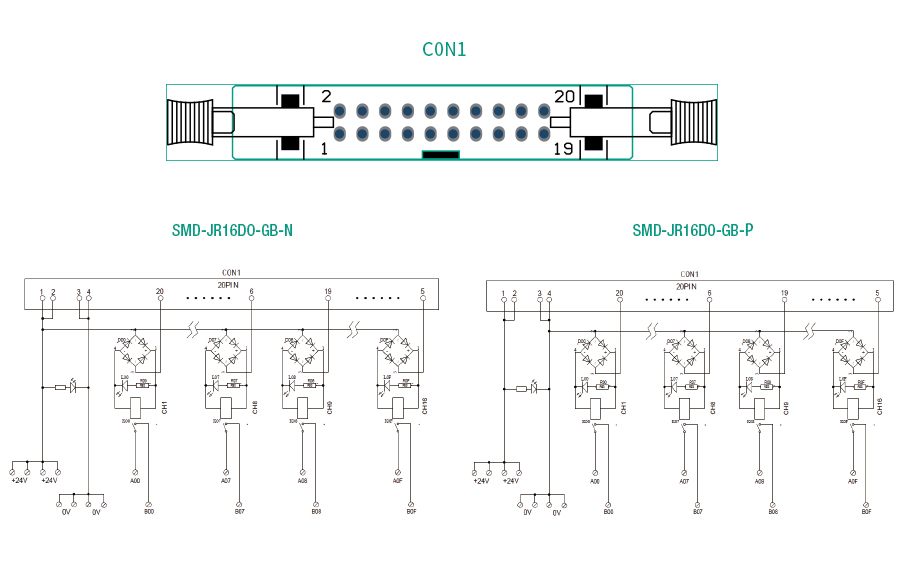

接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
