特性
① 本產品為20P牛角頭連接器對應16路輸入輸出(每路帶公共點)
② 16路模組，體積減小到最小③ 自帶電源公共點無需外接公共電源分配端子④ 非常緊湊設計⑤ 固定外殼設計⑥ 柵欄式端子輸出
⑦ NPN,PNP可選(下訂單是需要注明P型還是N型)
⑧ 采用LED動作顯示，各輸入輸出端狀態一目了然⑨ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
⑩ PCB和零部件不外露，防止觸點和錯誤動作
13625289878
產品規格參數
basic parameters
| 技術參數 |
|
| 通道數 |
16點 |
| 額定電壓 |
24VDC |
|
額定電流 |
1A |
| 保險絲（可根據客戶要求） |
230VAC（MAX） |
|
額定功率 |
1W |
| 工作溫度 |
-20℃~+55℃ |
| 儲存溫度 |
-40℃~+70℃ |
|
安裝方式 |
35mm DIN導軌 |
| 牛角頭針腳定義（PIN Assignment） |
||
| channe1 | DIN | Filed Termial |
| CH1 | 20 |
A00 B00 |
| CH2 |
18 |
A01 B01 |
|
CH3 |
16 |
A02 B02 |
|
CH4 |
14 |
A03 B03 |
|
CH5 |
12 |
A04 B04 |
|
CH6 |
10 |
A05 B05 |
|
CH7 |
8 |
A06 B06 |
|
CH8 |
6 |
A07 B07 |
|
CH9 |
19 |
A08 B08 |
|
CH10 |
17 |
A09 B09 |
|
CH11 |
15 |
A0A B0A |
|
CH12 |
13 |
A0B B0B |
|
CH13 |
11 |
A0C B0C |
|
CH14 |
9 |
A0D B0D |
|
CH15 |
7 |
A0E B0E |
|
CH16 |
5 |
A0F B0F |
|
24V |
1 2 | |
|
0V |
3 4 | |
| 訂貨信息 |
||
| 訂貨型號 |
尺寸（長X寬X高） |
標準包裝 |
| SMD-J16DI-FU-N | 173X75X41mm |
1 |
| SMD-J16DI-FU-P |
173X75X41mm |
1 |

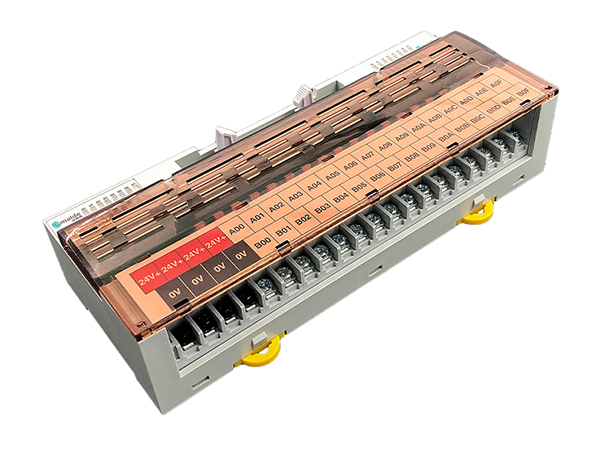

注：下面淺灰色區域為上方展示的產品圖片的型號

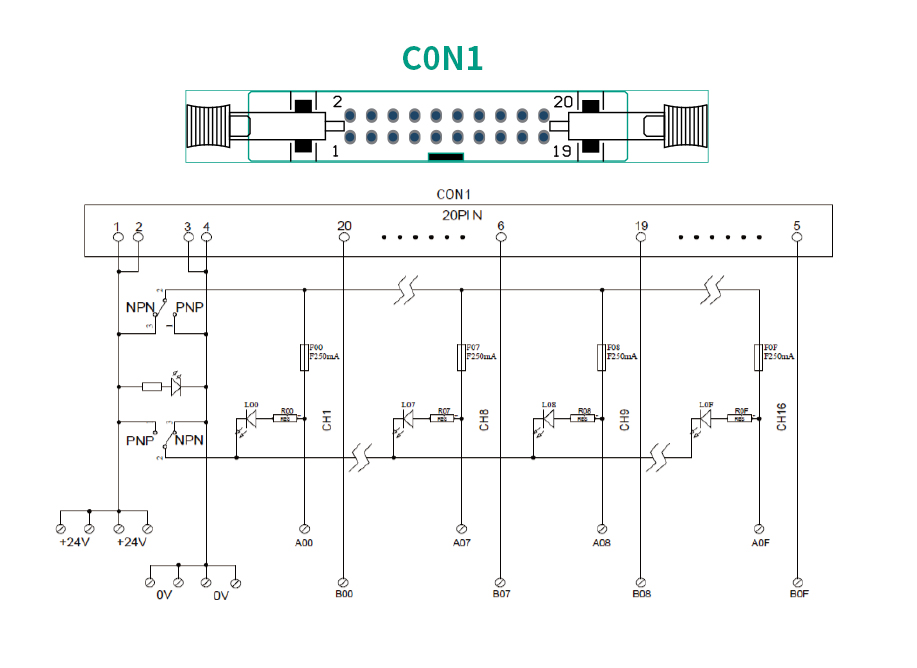

接線示意圖
