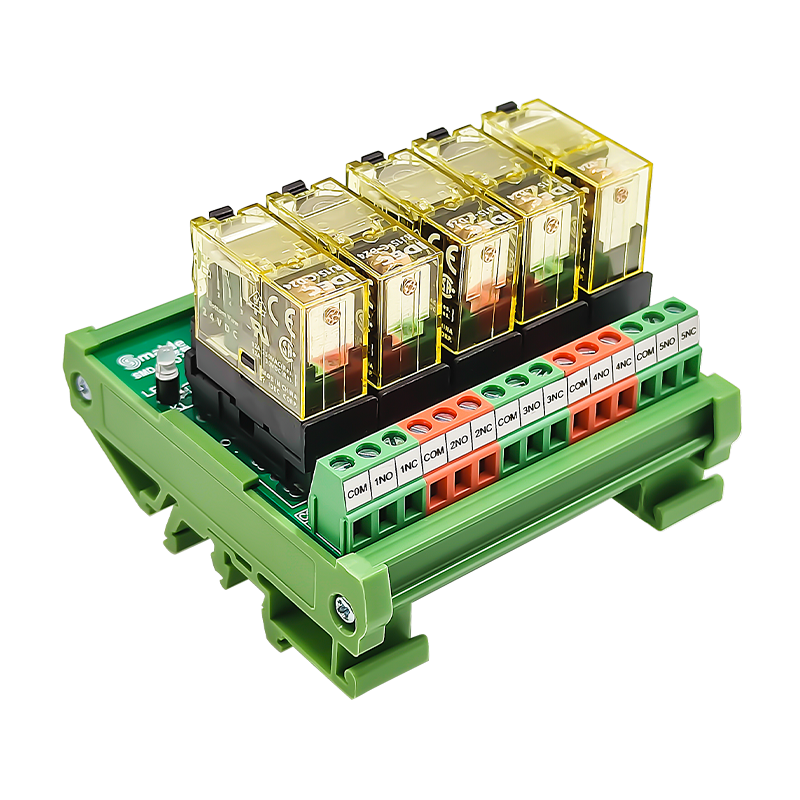

繼電器模組是PLC放大板中的一個類別，別名繼電器放大板，有一開型輸入輸出公共點的，有一開輸入輸出獨立型的，有一開一閉輸入公共點的輸出單獨的，有一開一閉輸入輸出全是單獨的，有二開二閉輸入公共點輸出單獨的，還有二開二閉輸入輸出全是單獨的，什么是單獨呢，那就是繼電器與繼電器之間的線圈是完全單獨的，里面沒有絲毫連結的，什么是公共點，那就是繼電器與繼電器之間的線圈或觸點在電路板上有部電源線的。

哪種情況下要用輸入獨立型的呢？那就是繼電器的輸入線圈有的是PLC控制，有的是由外部的信號控制的。哪種情況下用用輸入公共點型的呢，那就是整一張PLC放大板的信號全是由PLC，或單片機，或數控系統控制的，這樣可以節約好多線。哪種情況下要用輸出獨立型的呢？那就是外部的負載電壓不是統一 ，有交流，有直流，有高壓，有低壓，這種情況，我們是選用輸出單獨型號的。哪種情況下用輸出公共點型的呢，那就是負載的電流不是很大，負載的電壓全是統一，可以選用輸出公共點型的PLC放大板，這樣接線上可以省一些人工，省接一些線。

哪種情況下上用一開繼電器模組呢？那就是一個PLC的輸出信號只要控制一個負載的通斷就可以了，哪種情況下要用到一開一閉的繼電器模組呢？那就是一個PLC的輸出信號要控制一個負載的通電，同時要控制另一個負載的斷電，哪種情況下要用兩開二閉的繼電器模組呢？那就是PLC的一個輸出點要同時控制二個不同電壓的負載的通電或另一個負載的斷電。

以前大家做自動化電氣柜時，PLC控制負載都會加上小型的中間繼電器，在如今工控自動化已向模塊化趨勢發展，從而研發出了繼電器模塊，PLC可以可以直接操控繼電器模塊的線圈，繼電器模塊的角觸點再操控負載，好處是繼電器模塊的體積小，只占了小型中間繼電器的1/2體積，觸點電流還比小型繼電器的大，通?；径际?0A，12A，16A，30A的，帶有壓敏電阻，繼電器斷開時，形成的火花起到滅弧的作用，提升繼電器的使用壽命。
繼電器模塊上的繼電器損壞了替換也很方便，因為跟小型中間繼電器一樣，基本都是帶底座的，直接可以插拔替換，維護保養方便，這種繼電器模塊接線也很方便的，輸入輸出跟PLC一樣是分開方向的，上面是輸入，下面是輸出，傳統的小型中間繼電器的輸入輸出是混在一起的，第一次接要研究一會才會接線。繼電器模塊能完全代替小型中間繼電器，線圈電壓有5V,24V,36V,48V,110V,220,230V等，交流直流都有，還有無極的繼電器模塊，輸入不分正負，相對自動化而言就是NPN/PNP通用。
